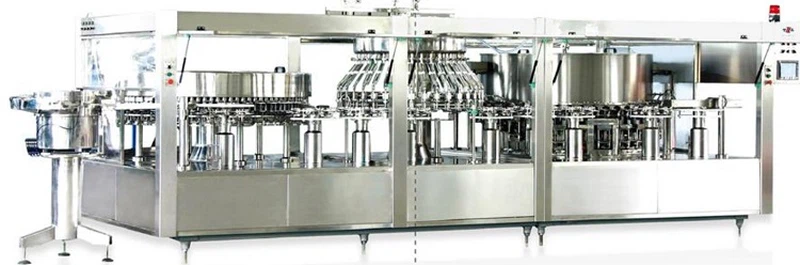

ماكينة غسل وملء وختم الزجاجات البلاستيكية

تحتوي هذه السلسلة من مكونات الربط على ثلاث مناطق عمل لغسل الزجاجات، والتعبئة، والختم الحراري، ويمكنها إكمال عمليات غسيل الهواء الأيوني (ملء النيتروجين قبل التعبئة)، وملء القياس (ملء النيتروجين بعد التعبئة)، وإدارة الغطاء، وتسليم الغطاء، والتسخين، وختم الغطاء باللحام وما إلى ذلك تلقائيًا. وهي مناسبة بشكل أساسي لإنتاج كميات كبيرة في زجاجات بلاستيكية طبية (زجاجات BOPP أو زجاجات ناعمة غير معبأة في أكياس) لشركات الأدوية الجافة.

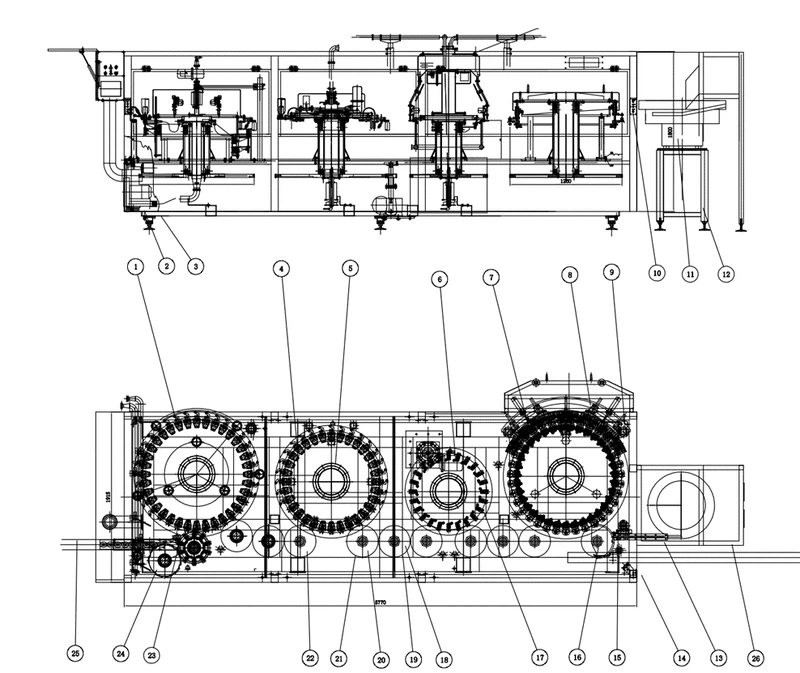

تم دمج المحطات الثلاث لغسل الزجاجات وتعبئتها وتغطية الزجاجات في محطة واحدة. هيكل مضغوط. يغطي مساحة صغيرة.

يقوم المعالج بتثبيت عنق الزجاجة وتحديد مكان التسليم، دون خدش جسم الزجاجة وأسفل الزجاجة مطلقًا. يعد تعديل المواصفات مريحًا للغاية. ما عليك سوى إجراء تعديل طفيف في الارتفاع، ولا توجد حاجة لاستبدال أجزاء المواصفات.

يحل جهاز تغذية الزجاجات الهوائي الفريد من نوعه مشكلة الاتصال بآلة نفخ الزجاجات بشكل مثالي.

يعتمد على طريقة فريدة لغسيل الزجاجات بالغاز المؤين وتتبع الفراغ. إنه يوفر استهلاك الطاقة بشكل كبير ويضمن نظافة غسيل الزجاجات.

يتم استخدام صمام الحجاب الحاجز الهوائي (أو صمام المشبك الهوائي) للتحكم في وقت التعبئة لضمان قياس دقيق، وتحقيق عدم وجود زجاجة وعدم ملء، ويمكن تنظيفه وتطهيره عبر الإنترنت.

تكنولوجيا فريدة من نوعها لإغلاق غطاء اللحام بالذوبان الساخن، يمكن التحكم في درجة حرارة تسخين الغطاء والزجاجة 13 وتعديلها. المحاذاة دقيقة. القوة موحدة، مما يضمن الجودة بشكل موثوق بعد الختم.

يحتوي على وظائف التحكم التلقائي مثل الزجاجات المفقودة بدون أغطية، أو عدم وجود زجاجات أو عدم وجود أغطية بدون تسخين.

إن وصلة الغسيل والتعبئة للتسريب الكبير للزجاجات البلاستيكية الناعمة هي آلة تعبئة تجمع بين ثلاث محطات للغسيل والتعبئة والتغطية في إنتاج التسريب الكبير للزجاجات البلاستيكية. إن محطات الغسيل والتعبئة والختم الثلاث كلها من النوع الدوار الرئيسي، ويتم غلق جزء الختم بغطاء لحام ساخن الذوبان. تعتمد الآلة بأكملها على معالج لربط عنق الزجاجة وتحديد موقعه وتسليمه، حتى لا تخدش جسم الزجاجة وقاع الزجاجة، مما لا يحسن كفاءة الإنتاج فحسب، بل يضمن أيضًا جودة إنتاج التسريب.

جزء غسيل الهواء: يتم نقل الزجاجات البلاستيكية المؤهلة التي تخرج من آلة نفخ الزجاجات إلى المعالج في جزء غسيل الزجاجات من خلال المعالج الموجود على سلسلة النقل. بعد تثبيت عنق الزجاجة، يتم قلب الزجاجة البلاستيكية 1800 بحيث يكون فم الزجاجة متجهًا لأسفل لغسيل الزجاجة. تم تجهيز إبرة رش غسيل الزجاجة بجهاز توليد أيونات مستقل. يتم إدخال إبرة الرش في الزجاجة تحت توجيه الكاميرا الصاعدة ويتم غلق فم الزجاجة. يتم نفخ الأيونات المتولدة في الجزء العلوي من إبرة الرش في الزجاجة بواسطة هواء مضغوط نظيف للقضاء على الكهرباء الساكنة في الزجاجة. في الوقت نفسه، يتم نفخ الجزيئات البلاستيكية والحطام الآخر في الزجاجة التي قضت على الكهرباء الساكنة لجعلها تطفو في الفراغ في الزجاجة. يقوم جهاز الفراغ الموجود في أسفل إبرة الرش باستنشاق الجزيئات والحطام العالق في المساحة إلى خزان التخزين المحكم الغلق. تبدأ إبرة الرش بإدخالها في الزجاجة. استمر في تتبع الحركة المتزامنة للزجاجة البلاستيكية حتى تترك الزجاجة البلاستيكية، مع التأكد من أن الزجاجة البلاستيكية لديها وقت تنظيف كافٍ. بعد أن تترك إبرة الرش الزجاجة، يقلب المعالج الزجاجة البلاستيكية 1800 بحيث يكون فم الزجاجة متجهًا لأعلى ويتم نقله إلى موقع التعبئة.

جزء التعبئة: يتم تمرير الزجاجة البلاستيكية التي تم غسلها بالهواء من المعالج إلى جزء التعبئة، وتتبع فوهة التعبئة ملء الزجاجة البلاستيكية. الجزء العلوي من موقع التعبئة مزود بخزان توزيع سائل. يتدفق السائل من الخزان عالي المستوى في الورشة إلى الخزان من خلال صمام الملف اللولبي في الجزء العلوي من خزان التوزيع. بعد الوصول إلى ارتفاع مستوى السائل المحدد، يبدأ المضيف في العمل لإجراءات التعبئة. يتم التحكم في قياس التعبئة (طريقة القياس هي قياس وقت توازن الضغط) بواسطة كاميرا ميكانيكية ومعالج، ووقت التعبئة * لكل رأس تعبئة هو نفسه، وذلك لضمان القياس المتسق. تتكون كاميرا القياس الميكانيكية من طبقتين علوية وسفلية، الطبقة العلوية متحركة، ويمكن تدويرها وتحريكها حول المركز، ويمكن نقلها إلى وضع مناسب وفقًا لحجم حجم التعبئة. في ظل الظروف العادية، يكون السائل الذي يدخل الخزان من الخزان العالي مساويًا لمجموع السائل المتدفق إلى كل زجاجة في الخزان، ولن يتغير مستوى السائل في الخزان أبدًا. عندما يكون الجزء السفلي من فوهة التعبئة أقل من الزجاجات، يتم إغلاق صمام الملف اللولبي المثبت في الجزء العلوي من الفوهة لقطع الدواء السائل وتحقيق وظيفة عدم وجود زجاجة وعدم ملء. نظرًا لعدم وجود زجاجة وعدم وجود ملء، يكون السائل المتدفق إلى الخزان أكبر من السائل المتدفق إلى الزجاجة في الخزان، مما يتسبب في ارتفاع مستوى السائل في الخزان. عندما يصل إلى موضع معين (هذا الموضع مرتفع للغاية سيؤثر على دقة القياس)، فإن جهاز التحكم في مستوى السائل المثبت على جانب الخزان سيصدر تعليمات إلى صمام الملف اللولبي في الجزء العلوي من الخزان لإغلاقه تلقائيًا. انتظر حتى ينخفض ​​مستوى السائل إلى الارتفاع المحدد قبل التشغيل التلقائي. وبالتالي ضمان التشغيل الفعال لعملية التعبئة.

جزء غطاء اللحام: يستخدم هذا الجزء بشكل أساسي لإغلاق غطاء اللحام لزجاجة التسريب بعد ملء سائل الطب الصيني التقليدي في عملية إنتاج التسريب للزجاجات البلاستيكية. يتم استخدام لوحة تسخين مزدوجة الطبقة لإغلاق غطاء اللحام الساخن غير التلامسي. تمر الزجاجة بعد التعبئة عبر آلية مخرج الزجاجة وأجزاء التسليم وغطاء اللحام في آلية الزجاجة لدخول موقع غطاء اللحام. يقوم المعالج بربط عنق الزجاجة، وفي نفس الوقت، يتم فرز غطاء الزجاجة بواسطة دلو الغطاء وتزويده بمسار توصيل الغطاء. عندما يحفز الفتح الكهروضوئي للزجاجة عند آلية تغذية الزجاجة الزجاجة، يتم دفع أسطوانة السدادة في نهاية مسار توصيل الغطاء للخارج، ويدخل غطاء الزجاجة إلى آلية أخذ الغطاء للأمام، وتسحب لوحة قرص الغطاء غطاء الزجاجة. عندما يتم تشغيله إلى التقاطع، ينزل رأس أخذ الغطاء على طول منحنى الكاميرا للإمساك بغطاء الزجاجة. في نفس الوقت تقريبًا الذي يتم فيه إطلاق أسطوانة السدادة، يتم إطلاق أسطوانة الدفع لآلية التسخين. تقوم آلية التسخين بتسخين وإذابة غطاء الزجاجة والوجه النهائي لفم الزجاجة في عجينة في نفس الوقت، ثم تأخذ الغطاء ثم تتبع منحنى الكاميرا إلى الأسفل. يتم ضغط الغطاء وفم الزجاجة معًا ولحامهما معًا. قبل الضغط، وفقًا لمتطلبات عملية الإنتاج الفعلية، يمكن تعديل آلية العادم لتصريف الكمية المناسبة من الهواء في الزجاجة ثم إجراء الضغط واللحام لضمان جودة العمليات اللاحقة. بعد ذلك، تتم إزالة رأس الغطاء في اتجاه مجرى النهر على طول منحنى الكاميرا، ويتم تغذية الزجاجة بعد لحام الغطاء في مسار مخرج الزجاجة من خلال آلية مخرج الزجاجة وتدخل العملية التالية.

1. هيكل مدمج، تركيب بسيط، تشغيل بسيط، درجة عالية من الأتمتة، عدد أقل من المشغلين وكفاءة إنتاج عالية. يتم تقصير طول خط الإنتاج بشكل كبير، مما يوفر المساحة.

2. مناسب لكل من زجاجات التسريب البلاستيكية العادية BOPP والأكياس الناعمة المستقيمة.

3. بفضل استخدام المتلاعبين لربط عنق الزجاجة وتحديد موقع التسليم، لن يتم خدش جسم الزجاجة وأسفل الزجاجة أبدًا، كما أن تعديل المواصفات مريح للغاية. يمكن إجراء تعديل طفيف في الارتفاع عند تغيير المواصفات، ولا توجد حاجة لاستبدال المواصفات.

4. يتم اعتماد طريقة غسيل الزجاجات الفريدة من نوعها عن طريق الغاز المؤين وتتبع الفراغ، مما يوفر استهلاك الطاقة بشكل كبير ويضمن نظافة غسيل الزجاجات.

5. يعتمد نظام إغلاق غطاء اللحام على صفائح تسخين مزدوجة الطبقة العلوية والسفلية، ويتم التحكم في درجة حرارة التسخين بشكل منفصل لتلبية متطلبات درجة الحرارة المختلفة لفم الزجاجة وغطاء الزجاجة عند الذوبان والإغلاق، ويعتمد على معالج قابل للتعديل لربط عنق الزجاجة وتحديد موقعه. يمسك رأس الغطاء الفريد بالغطاء، والمحاذاة دقيقة. مساحة الدعم عند ذوبان وإغلاق فم الزجاجة كبيرة، والقوة موحدة، والصلابة جيدة، والوضع *،* يقلل من احتمالية "عدم المحاذاة" عند ذوبان غطاء اللحام والإغلاق، ويتم ضمان الجودة بعد الختم بشكل موثوق.

6. يمكن تمديد وقت التسخين والضغط وتحديده لتلبية متطلبات سرعات الإنتاج المختلفة. على وجه الخصوص، لا يوجد متطلب لتناسق قوة التسخين لكل ورقة تسخين، ويمكن ضمان جودة الختم بسهولة.

7. تشوه ورقة التسخين صغير بعد التسخين، ويمكن تعديل ارتفاع تركيب ورقة التسخين حسب الحاجة، مما يضمن بسهولة الفجوة الصغيرة بين نفس فوهة الزجاجة وغطاء الزجاجة، وتحسين الكفاءة الحرارية.

8. يتم تكوين جهاز تجفيف فم الزجاجة قبل الختم لتسهيل لحام الغطاء، ويحتوي على جهاز عادم في الزجاجة عندما يتم لحام الغطاء، ويمكن تعديل حجم العادم.

9. درجة عالية من الأتمتة. لديها وظائف فقدان الزجاجات بدون أغطية، عدم وجود زجاجات أو عدم وجود أغطية بدون تسخين.

10. يمكن تحقيق وظائف التنظيف والتطهير عبر الإنترنت، وهو ما يتوافق تمامًا مع متطلبات GMP.
